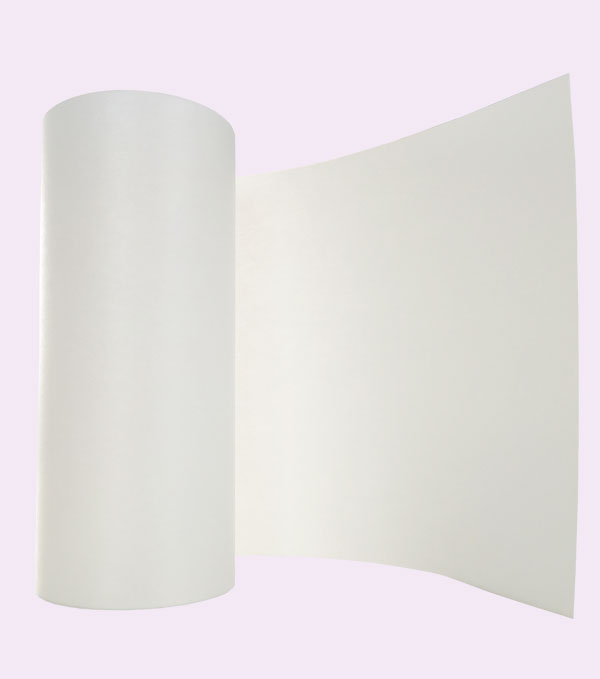

大化纤DMD聚脂薄膜纤维非织布复合材料
型号: 大化纤DMD
绝缘等级: F
厚度: 0.088mm—0.45mm
宽度: 10mm-1300mm，常规宽1M,
颜色: 白色
包装: 编织袋包装、纸箱包装

F级 DMD聚酯薄膜聚酯纤维非织布柔性复合箔

聚酯纤维无纺布/聚酯薄膜/聚酯纤维无纺布

产品介绍

●产品简介
F级大化纤DMD绝缘纸是由上下两层两层高密度聚酯纤维非织布，中间夹一层高熔点6020电气绝缘聚酯薄膜经胶粘复合而成的三层电工柔软复合绝缘纸。



●产品构成



DMD绝缘纸组成
三层：
中间层：电工用PET聚酯薄膜
外层：聚酯纤维非织布（又称聚酯无纺布）
该产品也被称为白壳纸、白纸、DN绝缘纸、DND绝缘纸等。





 ●产品用途
F级大化纤DMD绝缘纸用于电机、电器中的定子绕组中作槽绝缘、衬垫绝缘和匝间绝缘。同时也应用于干式变压器的线圈层间绝缘、端封绝缘、衬垫绝缘等。






 ●产品特性
耐热等级：F级绝缘材料(155℃)

F级大化DMD绝缘纸具有良好的机械强度和介电性能。

电工用聚酯薄膜具有较高的介电性能、撕裂强度和拉伸强度、良好的浸渍性能，粘合在外层的高密度聚酯纤维非织布后能够提高薄膜的机械强度、保持良好的柔软性并且进一步提高绝缘纸产品的耐热性及热稳定性。


 ●产品用途

F级大化DMD绝缘纸用于电机、电器中的定子绕组中作槽绝缘、衬垫绝缘和匝间绝缘。同时也应用于干式变压器的线圈层间绝缘、端封绝缘、衬垫绝缘等。





 相关认证
 亚安绝缘生产的F级大化DMD绝缘纸产品为UL认可的电气零部件产品。
 该绝缘纸符合欧盟RoHs标准检测测试2002/95/EC指令，是无铅、无镍、无镉的绿色环保电气产品。

 技术参数
执行标准:
序号 指标 单位 指标值
1 标称厚度 mm 0.15 0.18 0.20 0.23 0.25 .030 0.35
2 拉伸强度 纵向 不弯折 N/10 ≥80 ≥120 ≥140 ≥180 ≥190 ≥270 ≥320
弯折后 ≥80 ≥105 ≥120 ≥150 ≥170 ≥200 ≥300
横向 不弯折 ≥80 ≥105 ≥120 ≥150 ≥170 ≥200 ≥300
弯折后 ≥70 ≥90 ≥100 ≥120 ≥130 ≥150 ≥200
弯折后
≥10
≥5
横向 不弯折
≥20
-
弯折后
≥10
≥5
3 击穿电压 KV ≥6 ≥7 ≥9 ≥10 ≥12 ≥15 ≥18
4 常态粘结性 - 不分层
 * F级大化DMD绝缘纸应储存在通风干燥洁净的的室温（40℃以下）环境中。运输及储存时间应注意防火、防潮、防压、防晒。在室温条件下储存期为12个月，超过贮存期按技术要求检验合格后仍可以使用。
