型号: DDP
厚度: 0.08mm——0.25mm
宽度: 10mm-945mm，常规宽945mm,
颜色: 红色点胶、白色点胶
包装: 编织袋包装、纸箱包装

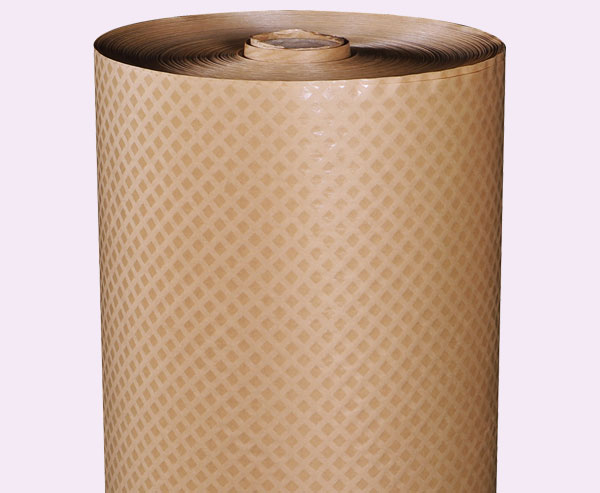

菱格点胶纸 本色纸/电缆纸/+点胶

产品介绍 ●产品简介 菱格点胶绝缘纸是将特种改性环氧树脂呈菱格状涂覆在电工绝缘纸上的绝缘材料。   ●产品构成   菱格点胶纸组成 两层： 中间层：本色纸或者电缆纸 外层：特种改性环氧树脂 该产品也被称为点胶纸、DDP等。      ●产品用途 适用于工作温度为180℃的大中型电机电器线圈的绕包绝缘处理。          ●产品特性  耐热等级：F级绝缘材料(155℃) 菱格点胶绝缘纸粘接力和耐油性好。 由于菱格点胶绝缘纸的树脂涂层呈点状，保证了油的浸入和绝缘材料中气体的排出，有效地避免电晕和局放，从而保证了绝缘结构的安全、可靠。

相关认证  亚安绝缘生产的点胶绝缘纸产品为UL认可的电气零部件产品。    该绝缘纸符合欧盟RoHs标准检测测试2002/95/EC指令，是无铅、无镍、无镉的绿色环保电气产品。

技术参数 执行标准:

指标名称 单位 指标值 基材厚度 mm 0.08 0.13 0.18 0.2 0.25 厚度公差   ±0.005 ±0.007 ±0.010 ±0.010 ±0.010 基材紧度 g/cm3 0.85～1.1 单面胶粘剂厚度 um 6～12 水分 % 4.0～8.0 灰份 % ≤1.0 水抽出物电导率 mS/m ≤10 水抽出物pH值 — 6.5～8.5 吸油性 % ≥20 粘结强度 常态 Kpa ≥650 100±2℃   ≥400 对变压器油的污染 — 无污染（tanδ＜0.001） 拉伸强度 纵向 N/10mm ≥60 ≥110 ≥160 ≥180 ≥230 横向   ≥30 ≥50 ≥70 ≥80 ≥100 伸长率 纵向 % ≥2.0 横向 ≥4.0 撕裂强度 纵向 mN ≥450 ≥900 ≥1350 ≥1500 ≥2000 横向   ≥500 ≥1000 ≥1500 ≥1700 ≥2300 击穿电压 空气中 KV ≥0.88 ≥1.37 ≥2.00 ≥2.10 ≥2.25 油中 ≥4.40 ≥7.00 ≥9.00 ≥9.80 ≥11.50 产品固化条件 首先在90±5℃固化3h后，再在125±5℃固化6h，或按双方规定固化条件

* 点胶绝缘纸应储存在通风干燥洁净的的室温（40℃以下）环境中。运输及储存时间应注意防火、防潮、防压、防晒。在室温条件下储存期为12个月，超过贮存期按技术要求检验合格后仍可以使用。
