6641DMD无纺布聚酯薄膜柔软复合绝缘材料

型号: 6641
绝缘等级: F级 （155℃）
厚度: 0.0625mm-0.45mm
宽度: 5mm-1.3M，常规1M
颜色: 粉色，白色，浅绿色
包装: 编织袋，纸箱

F级 6641DMD聚酯薄膜聚酯纤维非织布柔性绝缘复合箔

聚酯纤维无纺布/聚酯薄膜/聚酯纤维无纺布


产品介绍

●产品简介
6641/F级DMD聚酯薄膜聚酯纤维绝缘复合箔是由上下两层两层高密度聚酯纤维非织布，中间夹一层高熔点6020电气绝缘聚酯薄膜经胶粘复合而成的三层电工绝缘复合材料。


 ●产品特性
耐热等级：F级绝缘材料(155℃)

6641/F级DMD聚酯薄膜聚酯纤维复合箔具有良好的机械强度和介电性能。

电工用聚酯薄膜具有较高的介电性能、撕裂强度和拉伸强度、良好的浸渍性能，粘合外层的高密度聚酯纤维非织布后能够提高薄膜的机械强度、保持良好的柔软性并且进一步提高产品的耐热性及热稳定性。


 ●产品用途
6641/F级DMD聚酯薄膜聚酯纤维复合箔用于电机、电器中的定子绕组中作槽绝缘、衬垫绝缘和匝间绝缘。F级DMD绝缘纸同时也应用于干式变压器的线圈层间绝缘、端封绝缘、衬垫绝缘等。

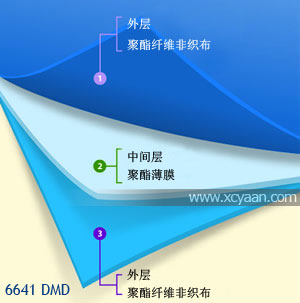

●产品构成
 三层：
中间层：电工用PET聚酯薄膜
外层：聚酯纤维非织布（又称聚酯无纺布）


 相关认证
 我厂生产的6641/F级DMD聚酯薄膜聚酯纤维绝缘复合箔产品为UL认可的电气零部件产品。UL档案号：E310670。 隶属于UL电气绝缘零部件系统(OBJS2)-B级绝缘系统。
 符合欧盟RoHs标准检测测试2002/95/EC指令，是无铅、无镍、无镉的绿色环保电气产品。

 技术参数
执行标准:
序号指标单位指标值
1指标厚度mm0.150.180.200.230.250.300.350.40
2拉伸强度纵向不弯折N/10mm≥80≥100≥120≥130≥150≥170≥200≥300
弯折后≥80≥90≥105≥115≥130≥150≥180≥220
横向不弯折≥80≥90≥105≥115≥130≥150≥180≥220
弯折后≥70≥80≥95≥100≥120≥130≥160≥200
3击穿电压常态KV≥7.0≥8.0≥9.0≥10.0≥11.0≥13.0≥15.0≥18.0
155℃±2℃≥6.0≥7.0≥8.0≥9.0≥10.0≥12.0≥14.0≥17.0
横向≥15≥20
4常态粘结性-不分层
5温度指数-≥155℃
 6641/F级DMD绝缘纸应储存在通风干燥洁净的的室温（40℃以下）环境中。运输及储存时间应注意防火、防潮、防压、防晒。在室温条件下储存期为12个月，超过贮存期按技术要求检验合格后仍可以使用。
